液晶面板净化车间无尘室起重机成套交付案例

一、项目概况

1. 项目背景

本项目为国内头部液晶面板（TFT-LCD/OLED）新建高洁净净化车间配套无尘室起重机成套系统，车间覆盖基板裁切、镀膜、曝光、模组组装全工艺段，洁净等级ISO6 级（千级 Class1000），严格遵循 ISO14644-1 洁净室标准。 车间核心需求：搬运大尺寸玻璃基板、精密掩膜版、真空工艺腔体、自动化治具；设备全程不能产生粉尘、油污、静电，搬运无大幅晃动，可对接产线 MES、AGV 实现自动化流转，杜绝微粒污染造成面板色斑、像素缺陷、产品报废。

净化车间无尘室起重机

2. 项目基础参数

（1）车间洁净标准：ISO 5级（百级），动态≥0.5μm 粒子≤35200 颗 /m³；

（2）设备配置：欧式双主梁无尘桥式起重机 3 台，配套洁净轨道、不锈钢吊具、智能电控、负压除尘、防静电成套组件；

（3）额定载荷：2.98t / 台，跨距 22.5m，起升高度 7.2m；

（4）运行速度：起升 0.1–6m/min、大车 0.5–20m/min、小车 0.3–15m/min，无级变频调速；

（5）交付模式：一站式成套总包（勘测→洁净定制生产→无尘包装→无尘进场安装→粒子检测→联动调试→验收交付 + 售后维保）

二、项目核心难点与技术挑战

1.极致控尘要求 车间层流风单向流动，设备结构不得阻挡气流、形成积尘死角。

2.静电防控难题 液晶基板、掩膜版为静电敏感元器件，静电积聚易击穿线路、吸附粉尘，整机需全域防静电，接地电阻严格控制＜10Ω。

3.超高平稳搬运标准 超薄掩膜版、大尺寸玻璃基板易形变碎裂，要求起吊、行走无摆动，重复定位精度 ±1mm 以内。

4.车间施工限制 净化车间已完成 HEPA 风管、地坪、隔墙施工，进场、安装、调试全程无尘作业，禁止土建粉尘污染洁净区；设备需兼容车间洁净消毒（酒精、VHP 过氧化氢熏蒸）。

5.产线自动化联动 需与面板产线中央控制系统、立体仓储、上下料机器人通讯联动，实现无人化转运、数据上传、故障远程预警。

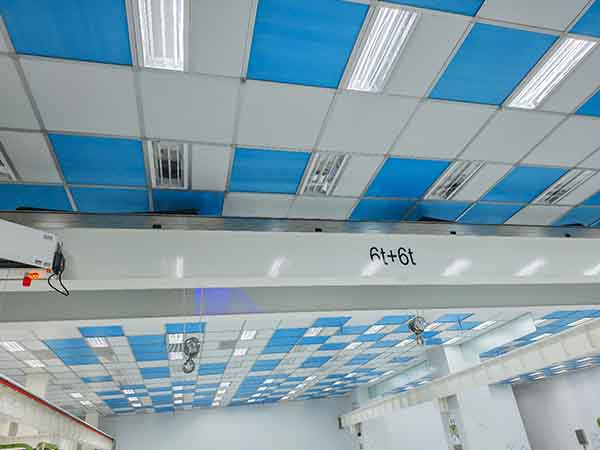

无尘室起重机

三、无尘室起重机成套定制洁净解决方案

（一）整机洁净防污染结构设计

1.低释尘主材配置 主梁、端梁采用阳极氧化铝合金 + 304 不锈钢包覆，吊钩、滑轮、行走轮全不锈钢材质；表面镜面抛光 Ra≤0.2μm，无积尘凹槽，可直接酒精擦拭、VHP 灭菌耐腐蚀。

2.全封闭无泄漏传动系统 电机、减速机、卷筒全不锈钢密封防护罩，IP65 防护等级；配套无尘专用长效润滑脂，杜绝油雾滴落；轨道内置伸缩风琴防尘罩 + 微型负压吸尘装置，实时收集摩擦微量碎屑。

3.无尘专属配套件 导电聚氨酯行走轮、无纤维防静电高负荷材料绳式葫芦、密封电缆拖链；所有非金属配件添加抗静电改性，无掉粉、无纤维脱落。

（二）全域防静电安全系统

1.整机一体式等电位接地，主梁、小车、吊具、轨道全段导通，接地电阻稳定≤4Ω；

2.电控箱内置静电泄放模块，外壳导电涂层处理，避免静电吸附空气中粉尘附着基板；

3.吊具加装静电释放触点，起吊瞬间释放工件残余静电。

（三）智能防摇摆高精度控制系统

1.伺服变频三级缓启停，加减速≤0.5m/s²，搭配电子防摇摆算法，抑制横向 / 纵向摆幅＜5mm；

2.激光定位 + 绝对值编码器，重复定位精度 ±1mm，精准对接曝光机、镀膜腔体上下料工位；

3.分级低速模式：精密基板转运启用 0.1m/min 微速档，重载腔体转运切换高速模式，兼顾安全与效率。

（四）工业互联自动化成套电控

1.PLC 工业控制器，支持 Profinet/Modbus 协议，无缝对接车间 MES 系统，自动记录搬运台账、工件流转数据；

2.三位一体操控：无线防尘遥控器 + 洁净室悬挂有线手柄 + 中控室远程操作台；

3.IoT 在线监测模块：实时采集振动、温度、张力、粒子浓度数据，72 小时提前预警轴承、密封件磨损，减少停机维护。

昆峰此批无尘起重机方案适配 LCD、OLED、Mini/Micro LED 全系列显示面板净化车间，覆盖 ISO5–ISO7 全洁净等级区间，形成勘测 - 洁净定制 - 无尘施工 - 粒子验收 - 长效维保标准化成套交付模式，已作为国内多条高世代面板产线洁净起重标杆解决方案复制落地。
