半导体防摇摆天车如何控制微振动避免光刻不良？

半导体光刻（尤其 28nm 及 EUV 先进制程）属于纳米级精密成像工艺，光刻机对0.5–100Hz 全频段微振动极度敏感，SEMI 标准规定光刻区环境振动速度需≤3μm/s（VC-D/VC-E 级）。作为晶圆 FOUP 跨区转运核心设备，防摇摆天车启停、加减速、刹车产生的吊具摆动、轨道共振、结构微振，会形成光刻套刻对准偏差、曝光线宽畸变等多重工艺隐患。

常规普通洁净天车无专业抑振防摇设计，吊载摆角可达 3–5°，振动加速度＞0.1G，完全无法匹配光刻车间严苛环境；昆峰专用半导体防摇摆天车通过被动结构减振 + 主动智能消摆双路径，将吊具摆角控制＜0.1°，振动加速度≤0.05G，彻底阻断振动传导链路。

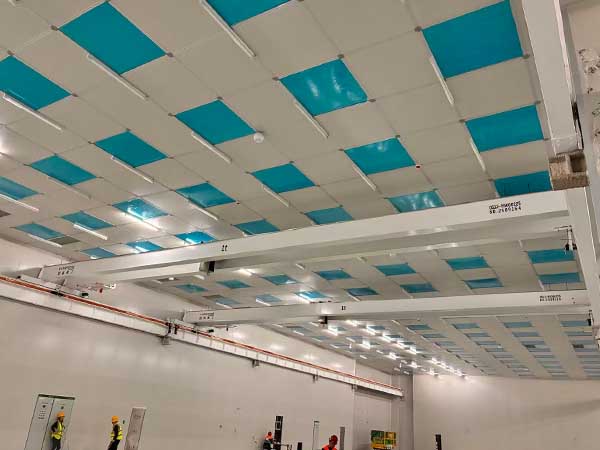

半导体防摇摆天车

一、无尘行吊第一层防护：机械被动防摇抑振，从源头削减振动产生

被动抑振依托结构刚性、阻尼吸能、隔振阻断三大设计，消除 80% 基础摆动与结构振动，适配 Class100/ISO5 光刻洁净区无尘低发尘要求。

1. 高刚性轻量化主梁，规避结构共振

（1）洁净天车主梁采用封闭式加厚箱型铝合金 / 316 不锈钢，内置多道加强筋，提升抗弯刚性，消除大车行走时主梁弹性形变带来的低频共振；

（2）吊具、吊钩组件选用碳纤维 / 阳极氧化铝轻量化材质，大幅降低吊载摆动惯量，同等加速度下摆动幅度降低 70%；

（3）全表面电解抛光 Ra≤0.2μm，无毛刺掉尘，适配光刻超净环境。

2. 洁净行车专用阻尼稳钩机构，快速消耗摆动能

吊钩集成无油永磁粘滞阻尼器，摒弃液压油避免洁净污染，吊具产生摆动瞬间阻尼同步吸能，单次摆动衰减 60% 以上，大幅削弱惯性晃动幅度； 行走轮采用聚氨酯高阻尼包胶轮，轨道采用精密研磨硬化铝轨，消除轨道接缝冲击产生的高频振动（＞50Hz）。

3. 多级被动隔振，切断振动传递路径

（1）天车本体隔振：主梁与小车架、起升机构连接点加装高阻尼复合减振衬垫，阻断行走振动向吊顶、地面传导；

（2）轨道基座隔振：轨道安装位铺设洁净气浮减振垫 / 弹性隔振基座，隔离天车运行振动向光刻机厂房楼板扩散；

（3）吊载缓冲隔振：FOUP 吊取工位配置柔性缓冲托举结构，起吊、落载瞬间无刚性冲击，消除竖向瞬时微振。

二、百级起重机核心控制：电控主动防摇摆系统，闭环动态抵消残余微振动

机械被动抑振仅能降低固有振动，复杂变绳长、变负载工况下残余摆动需依靠多传感器实时感知 + 自适应消摆算法 + 伺服精准执行主动抵消，实现吊运全程零摆稳态运行。

1. 多源高精度传感，毫秒级捕捉微小摆态

天车搭载三重传感监测吊具六自由度姿态，无接触测量适配无尘车间：

（1）IMU 惯性单元集成于吊具，实时采集摆角、摆角速度、三维振动加速度，分辨率达 0.001°；

（2）大车 / 小车光栅编码器、起升高度编码器同步反馈绳长、运行速度；

（3）激光测距传感器辅助非接触测摆，不受粉尘、光照干扰； 所有传感数据经数字滤波剔除杂波，0.01s 完成状态计算，无延迟输出补偿指令。

2. 光刻车间专用 S 型速度规划，杜绝急起急停冲击

摒弃传统梯形加减速，采用五次多项式平滑 S 型速度曲线，加加速度连续无突变，全程加速度限定≤0.1m/s²，避免瞬间惯性激发大幅摆动：

（1）长距离转运：缓慢升速、匀速、缓慢降速三段平滑过渡；

（2）光刻工位近距微移：支持 0.1m/min 超低寸动速度，微步微调无晃动；

（3）靠近光刻机 2m 区域自动触发低速限幅模式，进一步压低振动量级。

3. 自适应模糊PID 消摆算法，动态反向补偿摆动

系统内置基于单摆动力学模型的智能消摆控制器，适配 FOUP空载 / 满载、不同起升绳长工况自动调节增益：

（1）前馈预判：根据当前绳长、负载重量提前计算摆动趋势，提前输出反向速度抵消惯性；

（2）摆角闭环反馈：当传感器检测到吊具出现微小摆角，实时微调大车、小车伺服电机转速，反向牵引吊具归零；

（3）负载自适应调节：FOUP 满载、空载自动切换控制参数，消除变载带来的控制失稳； 实测数据：常规刹车吊载摆动衰减时间从 8–12s 缩短至 0.5s 以内，停靠光刻工位吊具瞬时摆角＜0.1°。

4. 全伺服同步驱动，运行无冲击微振

大车、小车、起升三轴采用永磁同步伺服电机，全密封 IP65 防尘结构：

（1）双小车 / 双钩同步控制，杜绝偏载单侧摆动；

（2）扭矩输出连续平顺，无齿轮箱换挡冲击，运行振动峰值控制在 0.5μm 以内；

（3）支持与车间 MES、AMHS 联动，光刻机上下料点位自动精准停靠，重复定位精度 ±0.5mm。

制程光刻工艺对微振动控制要求持续升级，半导体防摇摆天车依靠机械被动抑振 + 电控主动消摆一体化技术，从振动产生、传导、补偿全链路管控微米级晃动，彻底规避套刻偏移、线宽畸变、晶圆颗粒等光刻致命缺陷，是晶圆厂光刻车间稳定量产、提升芯片良率的核心配套起重设备。

随着半导体工艺向更先进节点持续推进，半导体防摇摆天车搬运过程中的微振动控制已从“锦上添花”变为“生死攸关”。通过主动隔振技术、智能控制算法、机械结构优化三位一体的防摇摆控制体系，从振动产生、传导、补偿全链路管控微米级晃动，彻底规避套刻偏移、线宽畸变、晶圆颗粒等光刻致命缺陷，是晶圆厂光刻车间稳定量产、提升芯片良率的核心配套起重设备。
